GE의 범용 초음파 라인인 LOGIQ의 최상위 기종은 E10과 Fortis입니다. E10은 국내 메이져 빅5 대학병원에서 쓰는 프리미엄 장비이고, E10의 슬림형 모델이 포티스입니다.

​

GE Fortis는 E10과 동일하게 cSound 이미지 포머를 사용하면서 로컬 일차의원이나 초음파 유도하 시술하는 병원에서 쓰기 좋게 부피를 대폭 줄였습니다.

​

연부 조직에 있어서는 MRI급 해상도를 보여주는 최상위 초음파로 프루브나 옵션 구성에 따라서 1억1천~1억7천만원대의 장비입니다.

​

​

​

씨사운드 이미징 포머는 영상 데이터를 얻고 처리하는 영상 정보 처리 장치입니다.

​

인공지능과 자율주행기술 개발로 획기적으로 개선된 NVIDIA(엔비디아)의 GPU를 탑재하면서 전작 E9 XDclear 대비 데이터 처리량은 무려 48배나 증가하였고, 종합적인 처리능력은 10배 개선했습니다.

​

GPU은 중앙정보 처리장치로 자동차로 치면 엔진에 해당되는데요. 불과 3년 전보다 배기량이 10배나 좋아지면서 해상도가 훨씬 더 개선되었다고 합니다.

​

​

​

실사용자가 체감할 수 있는 가장 큰 특징은 Focus를 조절할 필요가 없습니다. 포커스 버튼 자체가 없습니다.

​

빅데이터 메모리를 통해서 모든 픽셀이 포커싱 되어 이미지 전체를 균일한 고해상도로 나타내줘서 상하로 포커스를 조절할 필요가 없어 조작 편의성이 좋아졌습니다.

​

​

​

​

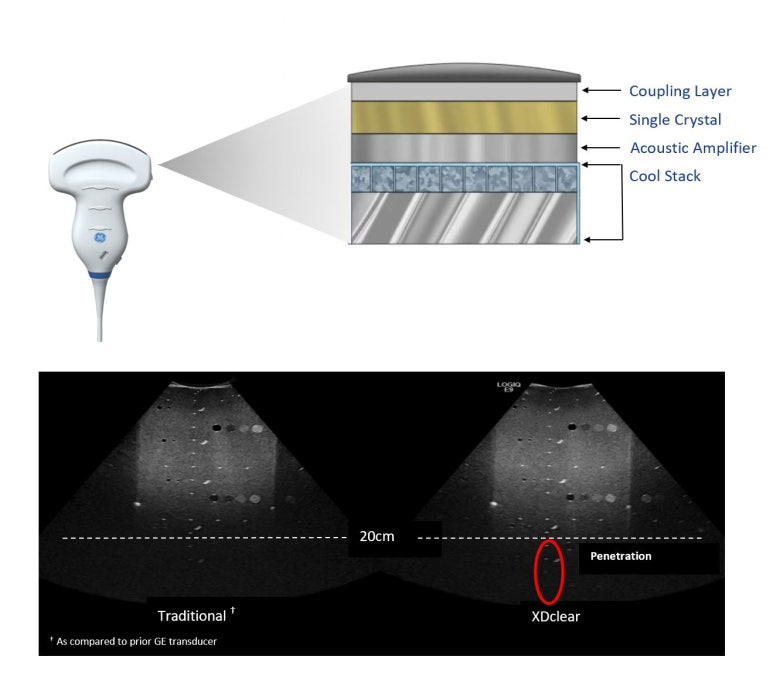

XDclear probe는 GE 초음파가 특허를 낸 독자적인 프루브 기술입니다.

​

신호 대비 노이즈 효율이 좋은 싱글 크리스탈(Single crystal)을 사용하면서, 크리스탈에서 발생하는 열을 빠르게 식혀주는 냉각판(Cool stack)을 추가하였습니다.

​

또한 깊은 부위에서 돌아오는 미세한 반사 신호를 증폭하는 기술(Acoustic amplifier)이 탑재되었습니다.

​

그 결과 복부 기준으로 같은 주파수 대비 4cm 정도 더 깊게 투과됩니다.

​

지방층이 두꺼운 비만 환자나 지방간 환자의 경우 초음파 진단에 한계가 있었는데, XDclear probe를 활용한다면 좀 더 나은 해상도를 보여줍니다.

​

​

​

​

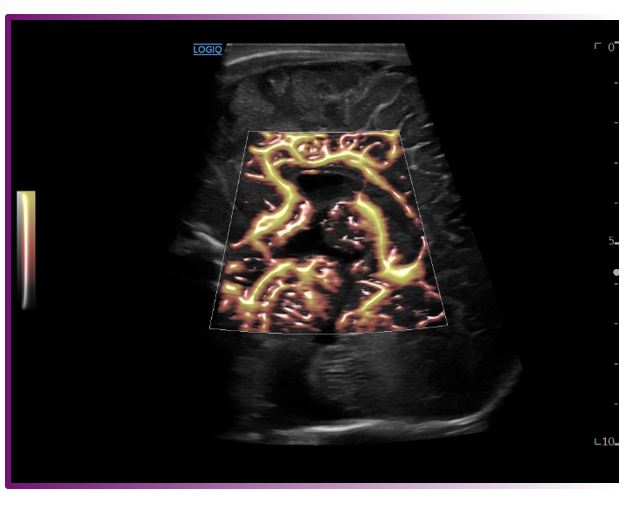

포티스의 기본 옵션으로 혈류 정보를 분석해서 입체적으로 표현하는 기능입니다.

​

노이즈를 제거하여 미세혈관을 좀 더 선명하고 정확하게 나타냅니다.

​

​

​

마찬가지로 포티스의 기본 옵션으로 파워도플러의 확장형 기능입니다.

​

높은 속도의 혈류나 연부조직의 노이즈를 제거해서 낮은 속도의 혈류도 감지할 수 있습니다.

​

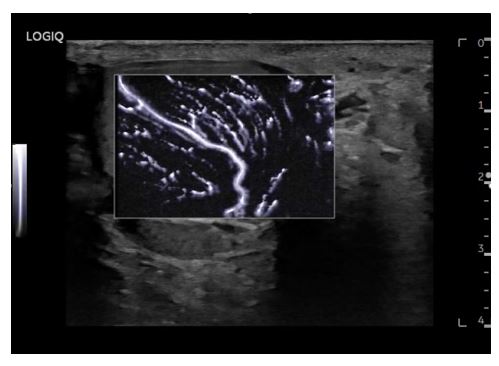

미세혈류나 느린 정맥 혈류를 감지하는 기능입니다.

​

​

​

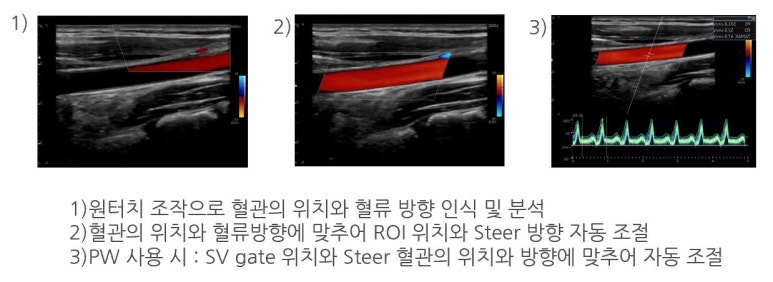

Pulsed Wave 측정시 수동으로 조작했어야 하는데, 원터치 자동으로 최적화 해주는 기능입니다.

​

보고자 하는 필드에서 스캔 라인 각도를 조절하여 알아서 최적화해주는 기능입니다.

​

​

​

​

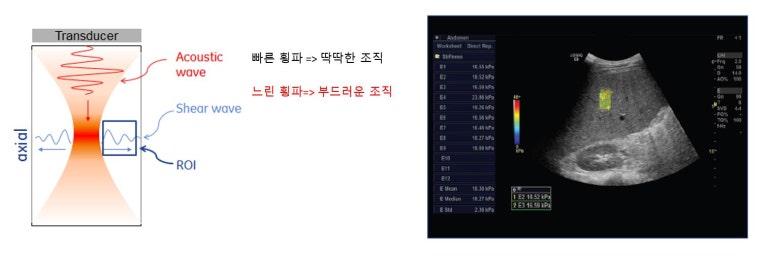

쉐어웨이브 엘라스토그래피 옵션은 빔에서 양 옆으로 수평 방향을 향해 발생하는 횡파를 측정하는 최신 기술입니다.

​

일반적으로 수직 방향으로 빔을 쏴서 돌아오는 데이터를 분석하는데 이건 수평 방향의 약한 반사파를 잡아냅니다.

​

주로 조직의 경화도를 정량적으로 수치화하여 간경화/섬유화, 종양의 진단과 중증도 단계 분류, 경과 비교를 위해 활용됩니다.

​

2016년 5월에는 간 섬유화에 대한 신의료기술 인증을 얻으면서 양방에서는 인정비급여 청구가 가능하다고 합니다. 자동측정 기능을 확인하면 평균값, 중간값, 표준편차 등을 한번에 수치로 보여줍니다.

​

​

​

​

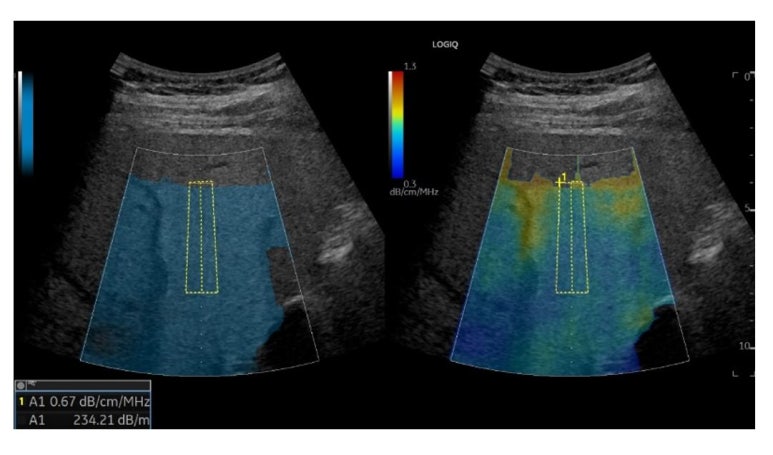

UGAP(유갭)은 지방간을 분석하는 검사법입니다.

​

과거에는 비알콜성지방간질환/간염, 알콜성지방간염 환자에 대해 신장과의 에코도 차이, 횡격막 및 혈관벽의 구별정도를 가지고 정성적인 등급을 매겼습니다.

​

하지만 유갭 기능을 활용한다면 객관적인 숫자로 그 정도를 정량적으로 평가할 수 있습니다.

​

Hepatic assistant기능을 활용하면 간에 대한 SWE와 UGAP 연달아 시행할 수 있어 편리합니다.

​

​

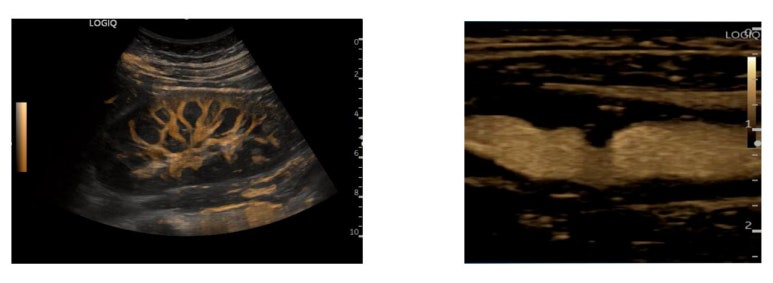

비플로우 옵션은 주로 경동맥이나 심혈관계 등 혈관을 검사하는 기능입니다.

​

특이하게 도플러 기능을 사용하지 않고 B모드상에서 강하게 돌아오는 조직의 신호는 제거하고 적혈구에서 돌아오는 약한 신호만 증폭시켜 혈류역학적인 영상을 만들어주는 GE의 고유 기술입니다.

​

도플러를 쓰지 않으니까 구불 구불하게 사행하는 혈관도 끊김없이 번지지 않게 표현해주고요.

​

혈관 위로 겹치는 아티팩트나 에일리어싱 현상이 없어 혈관벽의 정확한 경계를 보여줍니다.

​

임상적으로 고지혈증 및 동맥경화에 진단에 유용합니다.

​

​

​

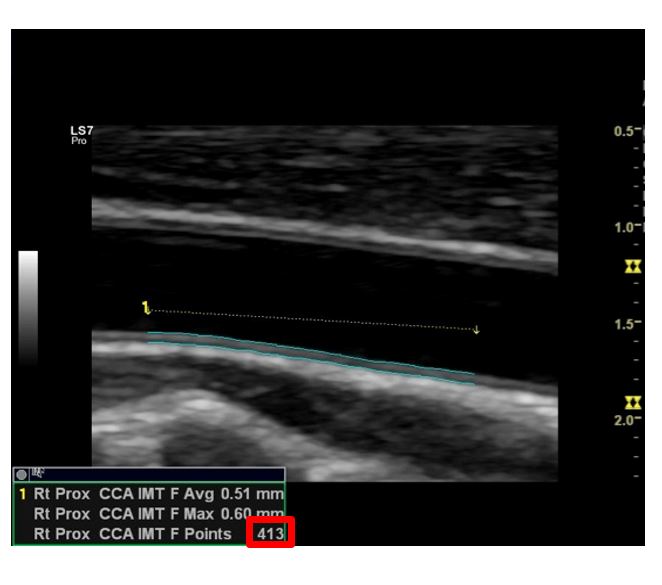

경동맥 검사시 동맥경화나 심혈관계 평가를 위해 내막-중막 두께(Intima Media Thickness, IMT)를 자동 측정하는 기술입니다.

​

범위를 선택할 때 수백 곳의 포인트에서 내막-중막의 두께를 측정하여 평균치를 보여줍니다.

​

넓은 범위에 걸쳐서 자동 측정해주기 때문에 측정자에 관계없이 신뢰도 있는 데이터를 확인할 수 있습니다.

​

​

​

​

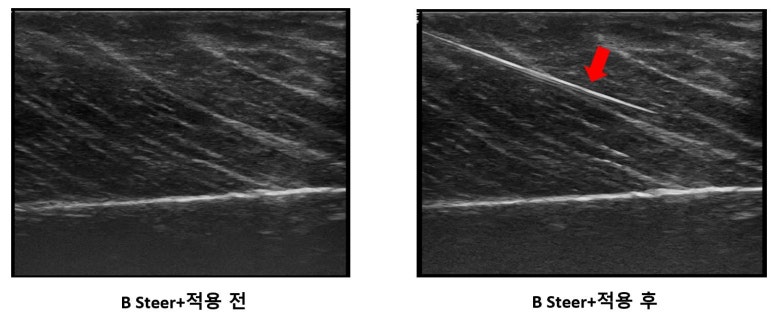

조직검사나 초음파 유도하 시술시 바늘 끝을 눈에 띄도록 빔을 기울여주는 기능입니다.

​

좀 더 정확하고 안전한 시술과 검사가 가능합니다.

​

​

​

​

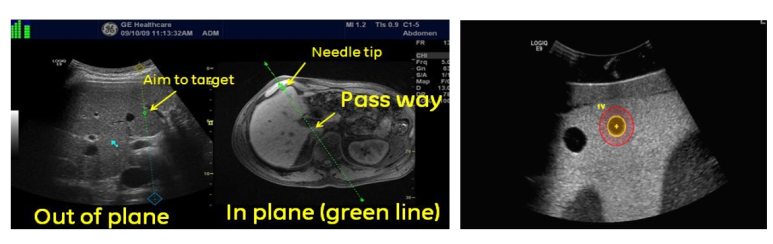

볼륨 네비게이션 옵션은 의료기관 내 팍스 서버에 있는 CT, MRI 이미지를 초음파 장비로 전송하여 서로 연계해주는 기능입니다.

​

프루브에 탑재된 센서를 통해 차량의 네비게이션처럼 CT나 MRI에 있는 병변의 위치를 찾아 동일한 단면을 찾아줍니다.

​

​

​

GE LOGIQ Fortis

​

의료 이원화 체계에서 한의사는 한의학적 이론에 따라서 초음파 진단기기를 보조적으로 활용합니다.

​

전국 한의과대학 및 한의학전문대학원, 한의약진흥원, 한의학연구원과 연계하여 한의약 발전을 위해서 수많은 연구자들이 노력하고 있습니다. 과학기술의 산물인 초음파 진단기기를 활용하여 좀 더 객관적인 임상연구 데이터를 구축하고 있습니다.

​

경혈 초음파를 통해 세계 보완대체의학 시장에서 한국 한의학이 입지를 넓혀가기를 기대합니다!
